Изополя напряжений в отделке

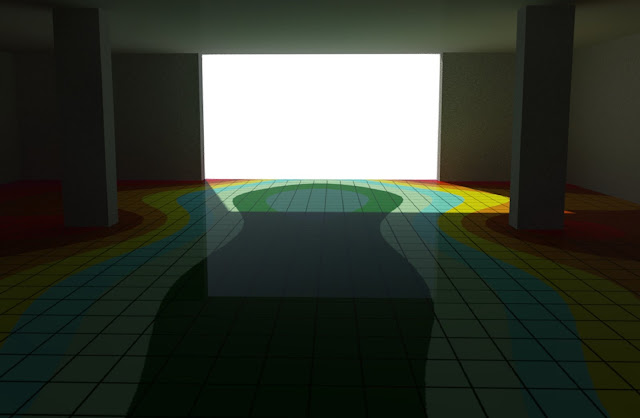

               Пока работал над кодом одной из программ  родилась вот такая идея.  Собственно вся идея в названии статьи. Допустим есть некое здания и после расчета мы получили допустим изополя прогибов перекрытия, цвет соответствует значению прогиба :

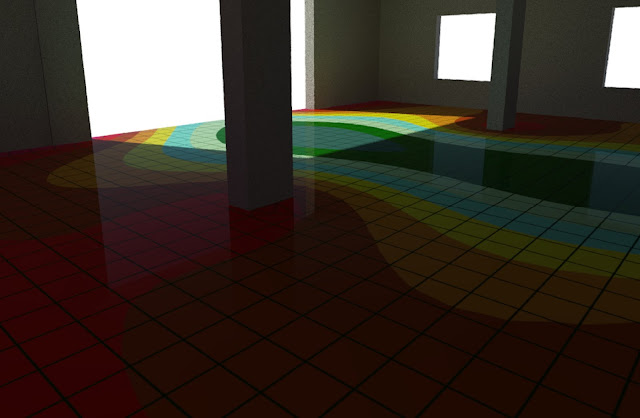

                Вроде понятная картинка , но что будет если данные изополя перенести на конкретный объект на конкретную конструкцию? ответ ниже:

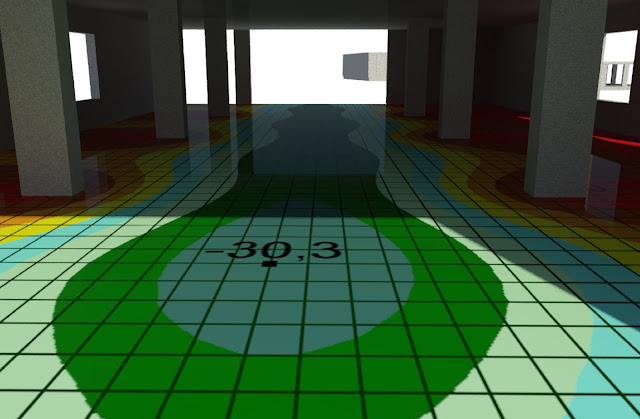

          А можно и со значениями , и сразу будет видно где можно что то делать с конструкциями, а где нельзя:

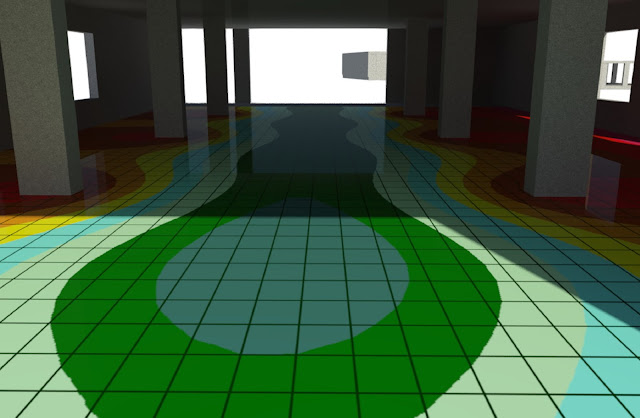

Ну а дальше залить и разукрасить пол в реальности не представляет никаких проблем :
